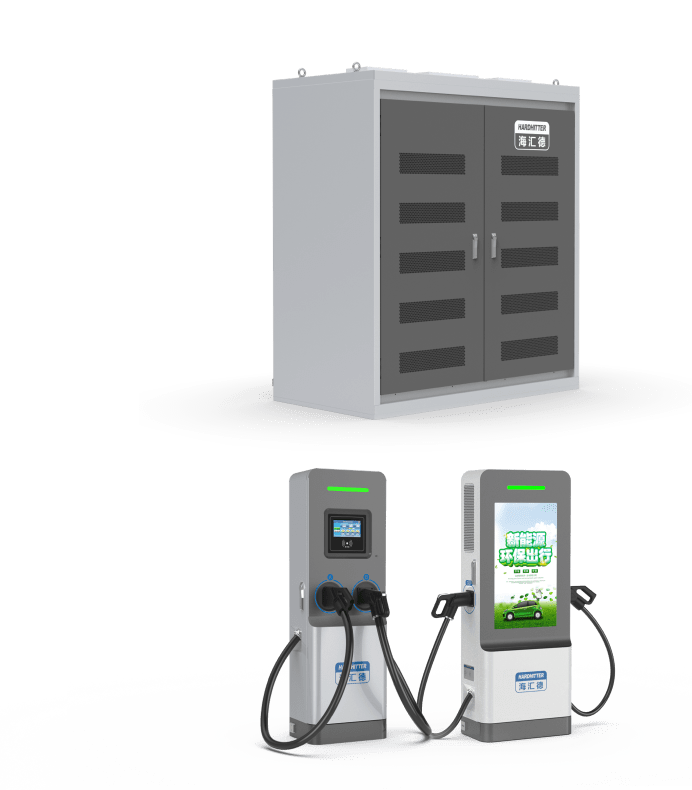

产品介绍
本产品可实现一站多车、一机多枪、一枪多变的充电方式。通过采用智能功率调度技术,交流进线可实现共享和重复利用,综合损耗低。充电空间布局可根据现场条件进行定制,以最大限度地利用充电空间。
充电功率
智能调度 平滑扩容
采用全矩阵拓扑结构,可以将任意充电模块安排到任意充电枪上,大大提高了设备利用率,并具有平滑扩容的功能。
轻松配置功率
仅仅需要简单配置功率模块的数量,即可实现240-720kW功率的灵活配置,也可通过增加功率柜的数量增加功率,支持灵活配置多种类型的充电桩。
全面保护 车机皆安全
全面的保护机制,如主动安全防护功能,确保车机安全。充电模块和充电柜均采用高保护设计,确保设备长期可靠运行。
简单易用 畅行全球
配备7寸触摸屏,支持多种语言,简单易用。支持预付费、余额账户、支付分先充后付、电卡等多种支付方式。
技术参数

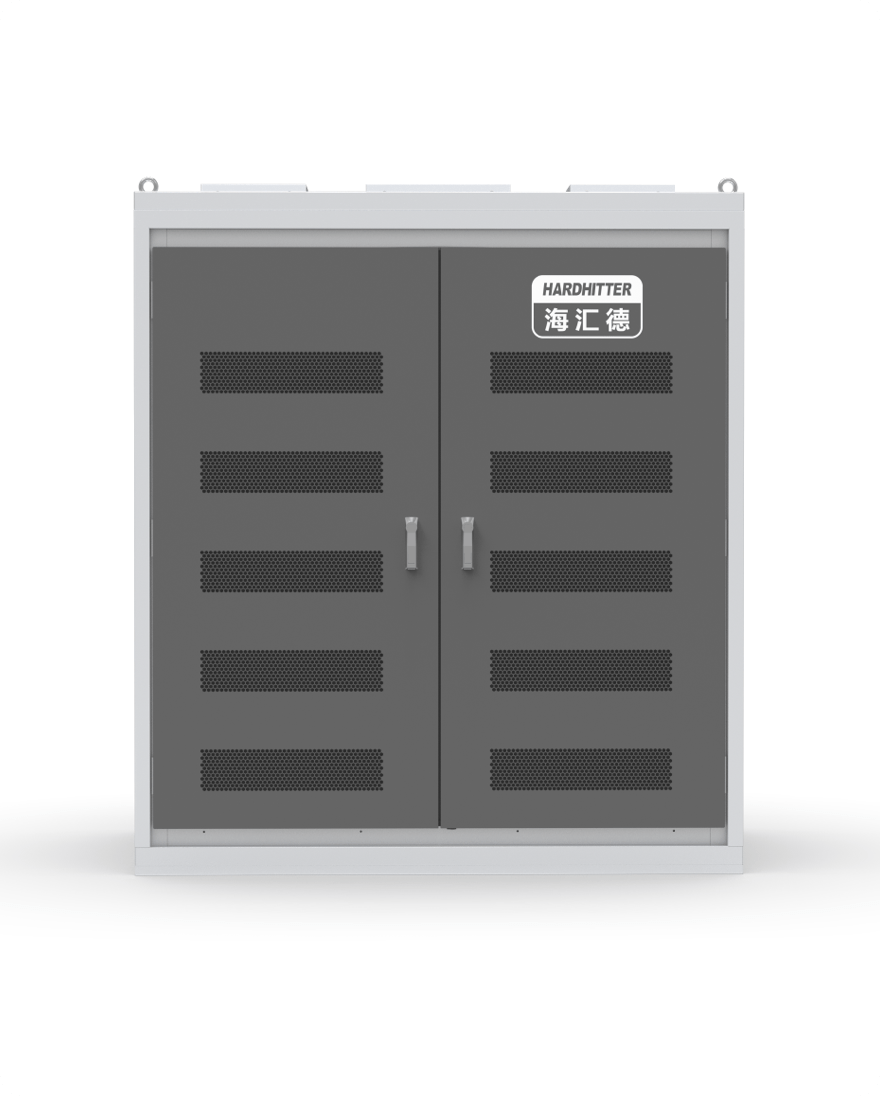

主机
通用参数
走线方式
上/下进出可选
输入电压
AC380V±15%
输入频率
50Hz±1Hz
额定输出电压
DC1000V
输出电压
200~1000V
功率分配
矩阵式
限流保护值
≥110%
稳压精度
≤±0.5%
稳流精度
≤±1%
波纹系数
峰值:≤±0.5%
工作温度
-40℃~+60℃
工作湿度
5%~95%无凝霜
工作海拔
≤2000m
防护等级
IP54
冷却方式
风冷
噪声控制
Ⅱ级
通信接口
4G/以太网
模块类型
40kW
240kW主机
额定功率
240kW
设备尺寸
710*940*1850mm(宽*深*高)
额定输出电流
240A
模块数量
6
480kW主机
额定功率
480kW
设备尺寸
1360*940*1850mm(宽*深*高)
额定输出电流
480A
模块数量
12
720kW主机
额定功率
720kW
设备尺寸
2010*940*1850mm(宽*深*高)
额定输出电流
720A
模块数量
18

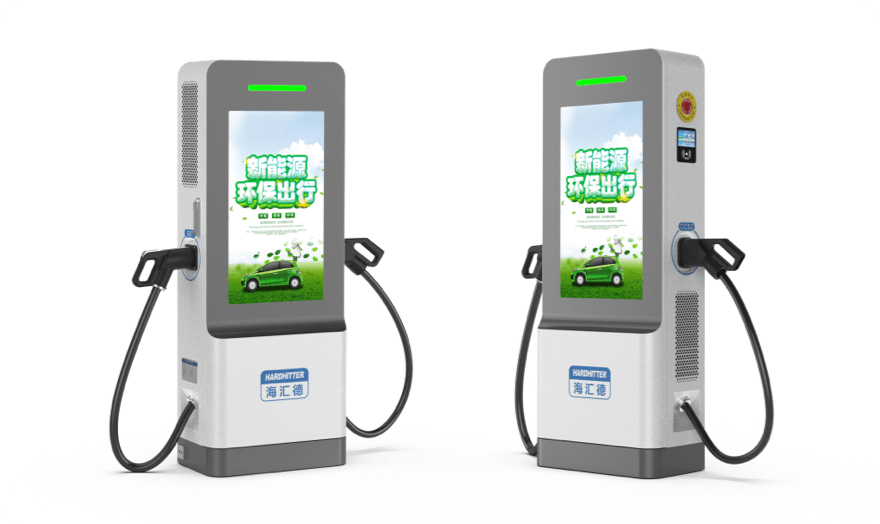

双枪广告式充电终端
功能设计
设备尺寸
600*290*1490mm(宽*深*高)
单枪电流范围
0~250A
计量精度
2.0级
人机界面
7寸电容彩色触摸屏、LED指示灯
启动方式
即插即充、定时自动启动、刷卡(CPU卡)、手动启停、远程控制启动、手机扫描充电终端二维码
安全功能
充电枪温度检测、电磁锁状态检测、输出过压、输出欠压、过载保护、短路保护、接地保护、极性反接保护、急停保护等
环境指标
工作温度
-40℃~+60℃
存储温度
-40℃~+70℃
工作湿度
5%~95%无凝霜
工作海拔
≤2000m
防护等级
IP54

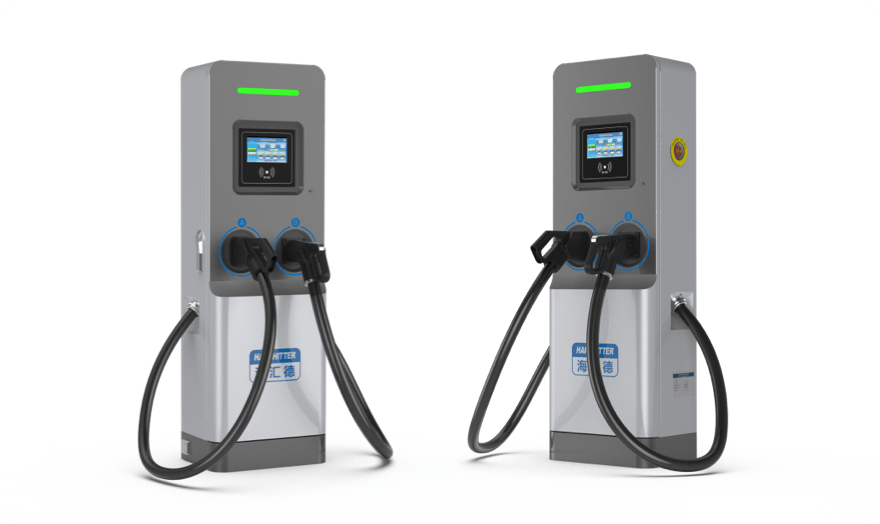

双枪落地充电终端
功能设计
设备尺寸
450*295*1400mm(宽*深*高)
单枪电流范围
0~250A
计量精度
2.0级
人机界面
7寸电容彩色触摸屏、LED指示灯
启动方式
即插即充、定时自动启动、刷卡(CPU卡)、手动启停、远程控制启动、手机扫描充电终端二维码
安全功能
充电枪温度检测、电磁锁状态检测、输出过压、输出欠压、过载保护、短路保护、接地保护、极性反接保护、急停保护等
环境指标
工作温度
-40℃~+60℃
存储温度
-40℃~+70℃
工作湿度
5%~95%无凝霜
工作海拔
≤2000m
防护等级
IP54
多场景应用
城市公交充电
社会运营充电
综合补能站充电
办公场所充电
